Stozzatrice
ST2 CNC
Una gamma moderna e tecnologica con la movimentazione controllata di 2 assi e vari modelli differenti per la corsa dell’utensile.
Propone di serie l’innovativo blocco porta utensili, brevettato Cabe, ad alta ripetibilità grazie al quale gli utensili sono posizionati sempre al centro del foto.
Il controllo numerico FANUC 0i-MF con grafica intuitiva e personalizzata consente di programmare tagli ad incrementi progressivi.
Stozzatrice ST2 CNC
Una gamma moderna e tecnologica con la movimentazione controllata di 2 assi e vari modelli differenti per la corsa dell’utensile.
Propone di serie l’innovativo blocco porta utensili, brevettato Cabe, ad alta ripetibilità grazie al quale gli utensili sono posizionati sempre al centro del foto.
Il controllo numerico FANUC 0i-MF con grafica intuitiva e personalizzata consente di programmare tagli ad incrementi progressivi.
Vantaggi Macchina
Blocco Porta Utensili
L’innovativo blocco portautensili ad alta ripetibilità garantisce che gli utensili siano sempre al centro del foto. In abbinamento anche il sistema “VCT” di cambio virtuale dell’utensile che consente due lavorazioni con utensili diversi senza dover fermare la macchina per effettuare il cambio. Entrambi brevetti Cabe.

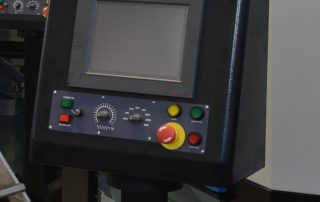

Controllo e Motori Fanuc
Il pannello di controllo e i motori sono FANUC. Cabe sviluppa internamente tutti i programmi software in collaborazione con Fanuc. Personalizziamo e verifichiamo ogni programma direttamente sulla macchina. Il software Fanuc consente programmazioni fino ad oggi impossibili da ottenere, flessibilità e facilità nell’utilizzo.
Caratteristiche Tecniche
- Controllo FANUC, modello 0i-MF touch screen 10.4”.
- Tavola portapezzi girevole controllata (asse C).
- Distacco automatico dell’utensile in fase di risalita.
- Sistema di refrigerazione utensile minimale (in alternativa, olio intero su richiesta).
- Se è presente la tavola girevole manuale: disco divisore in dotazione.
- Assi controllati spinti da motori brushless gestiti direttamente dal controllo; la movimentazione in modalità manuale degli assi controllati è garantita da un volantino remotato.
- Viti di comando a ricircolo di sfere rettificate e precaricate.
- Gli assi lineari scorrono su guide a ricircolo di rulli, per assicurare dinamicità e precisione dei movimenti, precaricate con lubrificazione forzata centralizzata.
- Blocco porta utensile ad alta ripetibilità brevettato CABE: con questo sistema gli utensili sono sempre nel centro del foro; devono essere usati gli utensili della linea CABE tools.
- Pratica vasca “rimovibile” per raccolta trucioli, posizionata sotto la tavola.
- La sicurezza intorno alla zona di lavoro, illuminata, è garantita da pratiche carterature (2 sportelli) che consentono al contempo facilità di posizionamento pezzi e protezione antifortunistica.
- Chiavi di servizio e manuale istruzioni in dotazione.
- Blocco porta-utensili universale a “V”.
- Torretta di segnalazione stato macchina.
- Regolazione “fine” della testa inclinabile con volantino.
- Kit soffio aria pneumatico per pulizia dei fori ciechi.
- Visualizzazione su display degli assi manuali.
- Evacuatore trucioli automatico: se previsto, si riduce la massima dimensione del pezzo lavorabile.
| CARATTERISTICHE | DIMENSIONI | 410 | 610 |
|---|---|---|---|
| ZY | ZY | ||
| Corsa regolabile dell’utensile [mm] | A | 0-575 a seconda del Ø pezzo | 0-820 a seconda del Ø pezzo |
| Distanza fra portautensili e colonna [mm] | C | 470 | 550 |
| Diametro foro centrale tavola [mm] | E | Ø 100 | Ø 110 |
| Corso della tavola [mm] | Cx x Cy | 410×320 | 550×460 |
| Potenza motore brushless [kW] | 6.5 | 9.9 | |
| Velocità di lavoro regolabile [mm/min.] | 0-15.000 | 0-15.000 | |
| Massima lunghezza pezzo lavorabile [mm] | Ø 95×1200 | Ø 100×1500 | |
| Alimentazione elettrica | 400V-50Hz-3fase | 400V-50Hz-3fase | |
| Peso netto approx. [Kg] | 2400 | 5000 | |
| Dimensioni macchina LxPxH [mm] | 2000x2050x2620 | 2840x2650x3504 | |
| CON TAVOLA RETTANGOLARE | |||
| Distanza sottotesta/Tavola rett. [mm] | D | 470 | 670 |
| Dimensione tavola portapezzo rett. [mm] | 710×495 | 710×660 | |
| CON TAVOLA GIREVOLE | |||
| Distanza sottotesta/Tavola gir. [mm] | D | 420 | 620 |
| Dimensione tavola portapezzo gir. [mm] | Ø 500 | Ø 600 |
