Mortaiseuse TTF1 CNC avec mise en mouvement contrôlée de 1 axe

Mortaiseuse
TTF1 CNC

Mortaiseuse avec mise en mouvement contrôlée de 1 axe et le système bielle-manivelle pour le mouvement de l’outil.

Une gamme moderne et technologique, qui se caractérise par 1 axe contrôlé et modèles différents pour la course de l’outil: 250 – 520P. Chaque modèle est disponible avec table porte-pièces au choix: rectangulaire ou bien pivotante avec disque diviseur.

Le contrôle numérique Fanuc 0i-MF avec graphique intuitif et personnalisé permet de programmer des coupes à augmentations progressives.

Décharger la fiche technique

Mortaiseuse TTF1 CNC

Mortaiseuse avec mise en mouvement contrôlée de 1 axe et le système bielle-manivelle pour le mouvement de l’outil.

Une gamme moderne et technologique, qui se caractérise par 1 axe contrôlé et modèles différents pour la course de l’outil: 250 – 520P. Chaque modèle est disponible avec table porte-pièces au choix: rectangulaire ou bien pivotante avec disque diviseur.

Le contrôle numérique Fanuc 0i-MF avec graphique intuitif et personnalisé permet de programmer des coupes à augmentations progressives.

Décharger la fiche technique
Mortaiseuse TTF1 CNC avec mise en mouvement contrôlée de 1 axe
Mortaiseuse TTF CNC
Contrôleur Fanuc Mortaiseuse Cabe
Bloc porte-outil universel en V Cabe Stozzatrici
Mortaiseuse Cabe

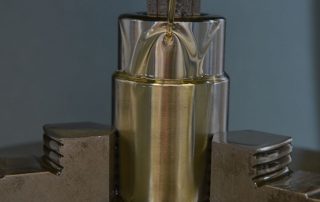

Processus TT CNC

Avantages

Bâti en fonte pour garantir précision de coupe

BÂTI EN FONTE

La structure monolithique en fonte garantit précision de coupe et absorption des vibrations.

Mortaiseuse Cabe avec Contrôle Fanuc

CONTRÔLEUR FANUC

Le contrôleur et les moteurs sont FANUC. Cabe développe tous les logiciels en interne en collaboration avec Fanuc.

Axe de coupe contrôlé Mortaiseuse Cabe

MOTEURS BRUSHLESS

L’axe contrôlé est entraîné par un moteur brushless qui est géré directement par la commande Fanuc.

Caractéristiques Techniques

  • Bâti en fonte pour garantir précision de coupe et absorption des vibrations.
  • Bloc porte-outil universel en “V”.
  • Dégagement automatique de l’outil durant la phase de remontée.
  • Lubrification de l’outil par micro-pulvérisation (huile entière sur demande).
  • Inclinaison de la tête de +/- 20° environ.
  • Axes contrôlés poussés par des moteurs brushless gérés directement par le contrôle
  • Vis de commande à recirculation de billes rectifiées préchargées.
  • Contrôleur FANUC.
  • Bac de récupération des copeaux amovible situé sous la table.
  • Cartérisation avec 2 portes frontales facilitant l’accès à la zone d’usinage.
  • Tête équipée de guides linéaires.
  • Guides de coulissement des axes rectifiés et lubrifiés avec pompe électrique automatique, réglée par commande numérique.
  • Certification CE.
  • Bloc porte-outils haute répétabilité (breveté CABE) qui garantit l’alignement de l’outil avec le centre de l’alésage de la table. in abbinamento gli utensili della linea Cabe Tools.
  • Visualisation sur afficheur des axes manuels.
  • Visualisation sur afficheur de la table pivotante manuelle.
  • Tourelle de signalisation état machine.
  • Evacuateur copeaux automatique.
  • Volant à distance pour
    le mouvement manuel des axes CN.

TTF1 AVEC TABLE RECTANGULAIRE

CARACTÉRISTIQUES DIMENSIONS
250 350  450 P 520 P
Course programmable de l’outil [mm] A 0-250 0-350 0-450 0-520
Réglage distance entre glissière et table [mm] B 115 260 370 550
Distance entre porte-outil et colonne[mm] C 410 470 550 550
Distance sous-tête /Table rectangulaire [mm] D 390 470 670 870
Dimension table porte-pièce X x Y[mm] 300×450 500×700 500×1000 500×1000
Alésage au centre de la table [mm] E Ø 80 Ø 100 Ø 110 Ø 110
Courses de la table [mm] Cx x Cy 310×270 410×320 580×460 580×460
Puissance de la broche principale [kW] 3 5,5 7,5 11
Réglage du nombre de coups [coups/min.] 10-90 5-60 5-55 5-55
Longueur maximum pièce à travailler [mm] Ø 60×700 Ø 95×1200 Ø 100×1350 Ø 100×1550
Alimentation électrique 400V-50Hz-3 phases 400V-50Hz-3 phases 400V-50Hz-3 phases 400V-50Hz-3 phases
Poids approximatif [Kg] 1300 2200 3200 3600
Dimensions de la machine L x P x H [mm] 1500x2000x2100 2000x2050x2620 2500x2400x3249 2500x2400x3662

TTF1 AVEC TABLE PIVOTANTE

CARACTÉRISTIQUES DIMENSIONS
250 350 450 P 520 P
Course programmable de l’outil [mm] A 0-250 0-350 0-450 0-520
Réglage distance entre glissière et table [mm] B 155 260 370 550
Distance entre porte-outil et colonne [mm] C 410 470 550 550
Passage entre table et tête [mm] D 335 420 610 810
Diamètre de la table circulaire [mm] Ø 350 Ø 500 Ø 600 Ø 600
Alésage au centre de la table [mm] E Ø 80 Ø 100 Ø 110 Ø 110
Courses de la table [mm] Cx x Cy 310×270 410×320 580×460 580×460
Puissance de la broche principale [kW] 3 5.5 7.5 11
Réglage du nombre de coups [coups/min.] 10-90 5-60 5-55 5-55
Ø 60×700 Ø 95×1200 Ø 110×1350 Ø 110×1550
AAlimentation électrique 400V-50Hz-3fase 400V-50Hz-3fase 400V-50Hz-3fase 400V-50Hz-3fase
Poids approximatif [Kg] 1300 2200 3200 3600
Dimensions de la machine L x P x H [mm] 1500x2000x2100 2000x2050x2620 2500x2400x3249 2500x2400x3662

Afin de permettre une plus grande stabilité, les modèles «Power» («P») se caractérisent par une structure encore plus massive.
